Cara Membuat Table Saw Sendiri Yang Aman

Cara Membuat Table Saw Sendiri Yang Aman – Table saw atau yang biasa disebut dengan meja potong merupakan sebuah alat yang digunakan untuk memotong balok kayu dan papan kayu.  Penggunaan alat ini akan sangat memudahkan pekerjaan seseorang yang hobi membuat perabotan atau apapun dari bahan kayu.

Table saw mampu menghasilkan potongan yang lurus, akurat dan siku daripada alat pemotong lain yang biasanya menggunakan tangan untuk mengontrol pemotongan. Sayangnya harga table saw yang dijual di pasaran terbilang sangat mahal. Namun hal ini sebenarnya bukan menjadi masalah besar karena Anda bisa membuatnya sendiri.

Baca juga: Harga Table Saw Berbagai Merk Rekomendasi

Cara Membuat Table Saw Sendiri

Proses pembuatan table saw ini terbagi dalam dua macam, yaitu dengan menggunakan dinamo dan menggunakan circular saw. Cara membuatnya bisa dibilang sangat sederhana dan mudah. Untuk lebih jelasnya silahkan simak ulasan berikut ini:

Cara Membuat Table Saw dengan Circular Saw

Persiapan

Gambar di atas adalah design dan ukuran meja potong yang akan dibuat. Ukuran papan yang perlu disiapkan adalah (menggunakan multiplex 1,8mm):

1. 83.6 cm x 42 cm
2. 83.6 cm x 36.2 cm
3. 80 cm x 10 cm (4 batang)
4. 80 cm x 8 cm (8 batang)
5. 83.6 cm x 1.8cm

Bahan

1. Multiplex 1,8 mm
2. Sekrup
3. Saklar tempel
4. Stop kontak tempel

Alat

1. Circular saw/mesin potong
2. Penggaris siku
3. Meteran
4. Bor dan Obeng

Baca juga: Mengenal Ukuran Paku Tembak Dan Mesin Paku Tembak

Langkah-Langkah

Membuat Frame dan Meja Potong

1. Langkah pertama adalah membuat frame persegi dengan menggunakan papan berukuran 80×10 cm. Anda bisa menggunakan sekrup untuk menempelkan. Gunakan juga penggaris siku yang dimana untuk setiap sudut menghasilkan sudut 90 derajat.

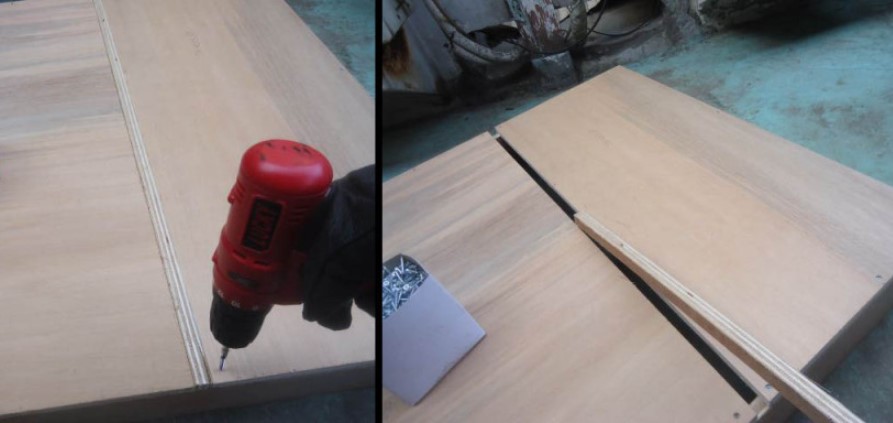

2. Kemudian tempatkan papan dengan ukuran 83.6 cm x 42 cm, 83.6 cm x 36.2 cm dan 83.6 cm x 1.8 cm di atas frame yang sudah dibuat, lalu skrup. Khusus untuk kayu berukuran 83.6 x 1,8 cm hanya dipasang sementara karena nantinya digunakan sebagai rel untuk fence.

3. Buatlah 6 lubang pada pelat circular saw dengan ukuran 4 mm. Dalam hal ini Anda bisa menggunakan bor.

4. Jika plat pada mesin potong sudah diberi lubang maka bisa langsung dipasang di bagian tengah meja yang sudah selesai dibuat. Sebelum melakukan pemasangan maka pastikan posisi mesin sudah sejajar dengan sisi papan. Jika tidak sejajar maka bisa mempengaruhi hasil potongan.

Lakukan pengukuran secara teliti antara jarak papan ke mesin. Jika sudah pas maka pasang sekrup ke 6 buah lubang yang sudah dibuat sebelumnya.

5. Setelah mesin potong terpasang, bisa langsung dinyalakan dan kemudian tekan sampai batas maksimal atau menembus papan.

Baca juga: Harga Upah Tukang Bangunan Harian

Membuat Kaki

1. Siapkan papan berukuran 80 cm x 8 cm sekitar 8 batang. Buat siku seperti gambar berikut ini sebanyak 4 buah dengan menggunakan sekrup.

2. Pasang ke 4 kaki tersebut pada masing-masing sudut meja potong yang sudah dibuat menggunakan sekrup.

Fence 1 (Horizontal)

Penggunaan fence adalah untuk mengatur berapa panjang kayu atau papan yang ingin dipotong. Cara mengatur fence yaitu cukup digeser pada bagian permukaan meja potong secara horizontal dengan melalui rel. Berikut ini adalah dimensi untuk rel dan fence yang ingin dibuat.

dimensi rel fence

dimensi fence horizontal

Fence 2 (Vertical)

Fungsi fence ini tidak berbeda jauh dengan fungsi fence yang pertama. Namun juga memiliki perbedaan, yang dimana fence 2 (vertical) ini digerakkan secara vertikal. Maka dari itu, dalam pembuatannya harus menggunakan potongan multiplek  berukuran 83.6 x 1.8 cm yang sudah digunakan dalam membuat meja potong.

dimensi fence horizontal

Cara Membuat Table Saw dengan Dinamo

Bahan dan Alat

Bahan dan alat yang dibutuhkan alam pembuatan table saw ini adalah dinamo 12v yang mudah ditemukan di tokor sekitar. Dengan menggunakan dinamo 12 v maka table saw ini hanya membutuhkan daya dari adaptor 12 v 5 ampere atau menggunakan aki sepeda motor.

Baca juga: Cara Membuat Lilin Aromaterapi Dengan Mudah

Langkah-Langkah

1. Langkah pertama adalah memasang dudukan dinamo dengan cara membautnya seperti gambar berikut ini.

2. Lalu pasang adaptor saw clamp pada as dinamo.

3. Jika adaptor saw clamp sudah terpasang pada dinamo maka bisa dilanjutnya dengan memasang mata gergaji pada saw clamp.

4. Berikan lubang memanjang yang sesuai dengan diameter mata gergaji, yaitu 4 inc pada papan kayu triplek. Dalam tutorial ini menggunakan lembaran MDF yang memiliki ketebalan 8 mm.

Maka hasilnya akan seperti ini.

5. Selanjutnya masukkan mata gergaji pada lubang tadi.

6. Kemudian jepit kanan-kirinya dan tambahkan lem super.

7. Potong pipa PVC yang memiliki panjang 20 cm sebanyak 4 buah dan lem pada lembaran MDF untuk dijadikan sebagai dasar dari gergaji meja ini.

8. Lem pipa PVC pada gergaji meja.

9. Proses berikutnya adalah membuat fence atau tatakan kayu ketika proses penggergajian menjadi lurus dari lembaran MDF yang sudah dipotong sesuai ukuran tabel saw.

10. Berikan lubang pada salah satu sisi untuk menjadi lubang dari batu yang ingin dijadikan sebagai pengencang fence.

11. Masukkan baut pada lubang yang sudah dibuat sebelumnya sebagai pengencang fence supaya tidak mengalami perubahan posisi.

12. Di bagian pinggir meja yang ingin dijadikan sebagai tatakan baut harus diberi lem supaya sisi lembaran MDF menjadi keras dan tidak rusak.

13. Pasang juga kertas stiker pada sisi meja gergaji dan berikan ukuran yang sesuai dengan panjang cm.

14. Lalu bisa dilanjutkan dengan pemasangan saklar mini dan jack adaptor.

15. Sekarang table saw bisa langsung dicoba dengan cara menyetel posisi fence sesuai dengan ukuran kemudian kencangkan bautnya supaya tidak mudah bergeser.

Meskipun dibuat dari dinamo 12v, tetapi table saw ini cukup kuat untuk memotong kayu, triplek, MDF, GRC Board, hingga akrilik sekalipun. Bahkan juga mampu melakukan pemotongan sampai kedalaman 2.5 cm.

Baca juga: Jenis Sambungan Kayu Dan Aplikasinya

Video Pembuatan:

Dengan Mesin Circularsaw

Dengan Dinamo

Demikian informasi yang dapat kami sampaikan tentang cara membuat table saw sendiri dengan menggunakan dinamo dan circular saw. Semoga informasi yang telah kami sampaikan kali ini bisa bermanfaat terutama bagi Anda yang sedang bingung mengenai cara membuat table saw sendiri.
